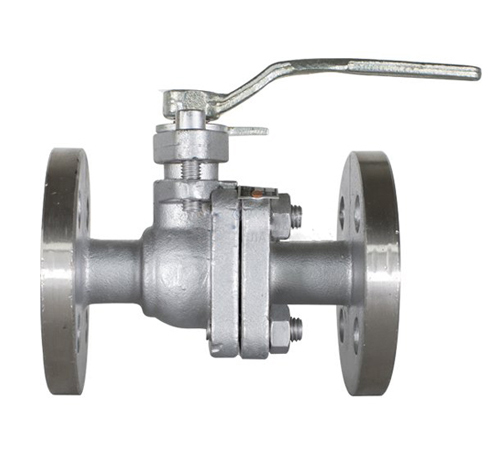

法兰球阀




法兰球阀概述:



浮动式铸钢球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。铸钢球阀一般分为手柄铸钢球阀,气动铸钢球阀,电动铸钢球阀,铸铁球阀,不锈钢球阀,全铜球阀等。
球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。
    浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压电动球阀。

技术规范

设计标准Design Standard GB/T12237 API608
结构长度Face to Face GB/T12221 ASME16.10
法兰尺寸 Flanged Size GB/T9113 JB/T79 ASME16.5
检查与实验Test&Inspection JB/T9092 API598
注:系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。
尺寸及重量   PN1.6MPa CLASS 150 10K(JIS)

DN
mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS In 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
150LB
法兰Flange
L 108 117 127 - 165 178 190 203 229 356 394 457 -
1.6MPa
法兰Flange
L 130 140 150 165 80 200 220 250 280 320 360 400 -
10K(JIS)
法兰Flange
L 108 117 127 - 165 178 190 203 229 365 394 457 533
对焊
Butt Welding
L1 140 152 165 - 190 216 241 282 305 381 403 419 -
手动
Hand –
Operated
H 59 63 75 - 95 107 142 152 178 252 272 342 -
W 130 130 160 - 230 230 350 400 500 750 750 900 -
Kg 2.3 3.0 4.5 - 7.0 9.5 15.0 19.0 33.0 58.0 93.0 1600 -
涡轮蜗
杆传动
Worm Gear
Operated
H - - - - - - - - - - 292 398 -
W - - - - - - - - - - 400 600 -
型号Type - - - - - - - - - - A B -
Kg - - - - - - - - - - 180 240 -
气动
Air –
Operating
H 200 204 257 - 264 340 370 389 594 646 646 781 -
H1 122 126 162 - 169 209 239 258 337 437 437 537 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型号Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.1 6.3 8.1 - 14.1 16.6 38 42.1 53 95.3 105.2 207.8 -
电动
Electric
Driving
H - - - - - 472 486 579 595 650 739 799 -
H1 - - - - - 377 391 484 500 500 589 649 -
W - - - - - 190 190 190 190 400 400 400 -
型号Type - - - - - Q60-1 Q60 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1
Kg - - - - - 23 25 60 75 97 162 226 -
