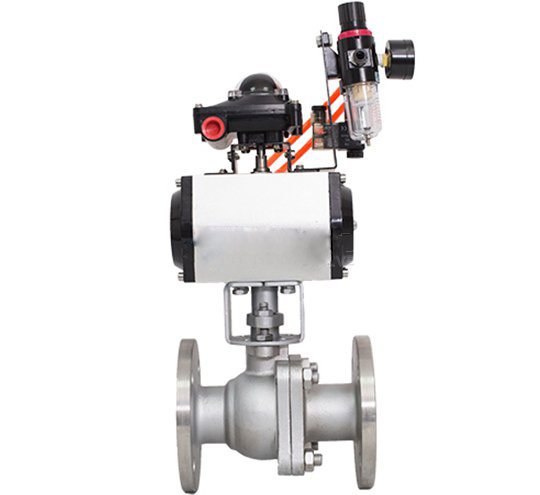

气动法兰球阀




气动法兰球阀概述:



一、气动法兰球阀概述

气动法兰球阀是 球阀配上气动执行器。气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。 气动法兰球阀是由截止阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的, 即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

二、气动法兰球阀现实作用

不锈钢气动球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

气动法兰球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

气动三片式球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。


三、气动法兰球阀安装

1)、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

2)、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

3)、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

4)、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.

5)、本类阀应安装在管道的水平方向或垂直方向。

6)、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

7)、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。


四、气动法兰球阀操作和使用

1)、操作前须确认管路和阀已被冲洗过。

2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(900)时,阀关断。反向旋转1/4圈(900)时,阀开启。

3)、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。


五、气动法兰球阀主要性能规范



公称通径DN(mm)

15-250

公称压力PN(MPa)

1.6

公称压力PS(MPa)

强度试验

2.4

密封试验

1.76

材料\材料代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

蝶板

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯 柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28℃~300℃

执行器

型号

BAW系列、GT系列、SW系列

气源压力

0.4-0.7Mpa



六、气动法兰球阀主要尺寸及执行器配置



公称通径DN(mm)

尺寸(mm) 执行器型号
L D D1 D2 b f n-Φd

15

130

95

65

45

14

2

4-14

AT32

20

140

105

75

55

14

4-14

AT50

25

150

115

85

65

14

4-14

AT50

32

165

135

100

78

16

4-18

AT63

40

180

145

110

85

16

3

4-18

AT75

50

200

160

125

100

16

4-18

AT75

65

225

180

145

120

18

4-18

AT88

80

250

195

160

135

20

8-18

AT100

100

280

215

180

155

20

8-18

AT125

125

320

245

210

185

22

8-18

AT145

150

360

280

240

210

24

8-23

AT160

200

457

335

295

265

26

12-23

AT190

250

533

405

335

320

30

12-25

AT240
