H71单瓣对夹升降式止回阀




H71单瓣对夹升降式止回阀概述:



H71单瓣对夹升降式止回阀由阀体、阀瓣、弹簧等组成,对夹单瓣式止回阀水平或垂直安装于管路系统,防止介质倒流,具有结构短、体积小、质量轻;阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好。对夹单瓣式材质有不锈钢、铸钢。

特点

  • 结构长度短;
  • 体积小,重量轻;
  • 流道通畅、流体阻力小;
  • 动作灵敏、密封性能好;
  • 阀瓣行程短、关阀冲击力小;
  • 阀瓣关闭快速,水锤压力小;
  • 水平管道或垂直管道均可使用;
  • 整体结构、简单紧凑、造型美观;
  • 使用寿命长、可靠性高。

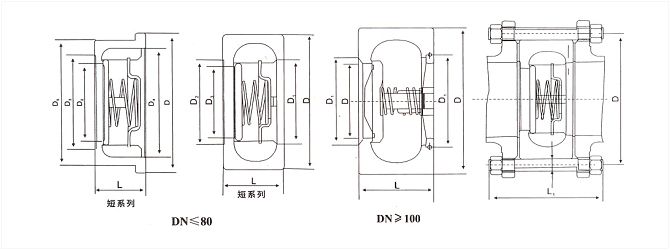

H71单瓣对夹升降式止回阀外形尺寸

型号、材料及主要参数



配管法兰 公称压力 常规产品型号
JB/T74-90 GB9112- 9124、HG20592- 20614 PN1.0MPa H71H-10C H71W10P H71W10P8 H71W10P3 H71W10R H71W10R8 H71W10R3
PN1.6MPa H71H-16C H71H-16P H71H-16P8 H71H-16P3 H71H-16R H71H-16R8 H71H-16R3
PN2.5MPa H71H-25 H71H-25P H71H-25P8 H71H-25P3 H71H-25R H71H-25R8 H71H-25R3
PN4.0MPa H71H-40 H71H-40P H71H-40P8 H71H-40P3 H71H-40R H71H-40R8 H71H-40R3
PN6.3MPa H71H-63 H71H-63P H71H-63P8 H71H-63P3 H71H-63R H71H-63R8 H71H-63R3
PN10.0MPa H71H-100 H71H-100P H71H-100P8 H71H-100P3 H71H-100R H71H-100R8 H71H-100R3
PN16.0MPa H71H-160 H71H-160P H71H-160P8 H71H-160P3 H71H-160R H71H-160R8 H71H-160R3
CB/T9112- 9124、HG20615- 20635、SH3406 PN2.0MPa H71H-20C - H71H-20P8 H71H-20P3 - H71H-20R8 H71H-20R3
PN5.0MPa H71H-50 - H71H-50P8 H71H-50P3 - H71H-50R8 H71H-50R3
PN11.0MPa H71H-110 - H71H-110P8 H71H-110P3 - H71H-110R8 H71H-110R3
PN15.0MPa H71H-150 - H71H-150P8 H71H-150P3 - H71H-150R8 H71H-150R3
ANSIB16.5 Class150 H71H-A1C - H71H-A1CP8 H71H-A1P3 - H71H-A1R8 H71H-A1R3
Class300 H71H-A3 - H71H-A3P8 H71H-A3P3 - H71H-A3R8 H71H-A3R3
Class600 H71H-A6 - H71H-A6P8 H71H-A6P3 - H71H-A6R8 H71H-A6R3
Class900 H71H-A9 - H71H-A9P8 H71H-A9P3 - H71H-A9R8 H71H-A9R3
主 要 零 件 材 料 阀体 WCB(A105) ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni 12Mo2Ti CF8M(316) CF3M(316L)
阀瓣 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni 12TMo2i 00Cr17Ni 12Mo2 00Cr17Ni 14Mo2
压圈 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni1 2TMo2i 00Cr17Ni 12Mo2 00Cr17Ni 14Mo2
弹簧 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12 TMo2i 00Cr17Ni 12Mo2 00Cr17Ni 14Mo2
适用工况 适用介质 水、蒸汽、 油品等 硝酸等腐蚀性介质 强氧化性 介质 醋酸等腐蚀性介质 尿素等腐 蚀性介质
适用温度(℃) -29~425 -196~540 -196~425 -196~540 -196~455



注:本表为常规对夹式止回阀的型号编制,主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法

H71对夹升降式止回阀 主要尺寸及重量



公称压力 PN MPa 公称 通径 DN mm 尺寸(mm) 重量 (Kg) 配管法兰(供参考)
L D D2 D3 D4 D5 螺栓孔中心 圆直径Dl 螺栓 数量 螺栓直径d 螺栓 长度Ll
PN1.0MPa
PN1.6MPa
15 16 52 15 24 31 40 0.12 65 4 M12 75
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 70 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 100
40 31.5 93 39 55 66 78 0.80 110 4 M16 105
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 4 M16 130
80 50 142 76 96 110 125 2.2 160 8 M16 135
100 65 162 95 115 135 150 3.4 180 8 M16 150
125 90 192 110 125 132 - 9.0 210 8 M16 180
150 106 218 127 150 158 - 14 240 8 M20 210
PN1.0MPa 200 140 273 165 200 208 - 24 295 8 M20 240
PN1.6MPa 200 140 273 165 200 208 - 24 295 12 M20 240
PN2.5MPa 15 16 52 15 24 31 40 0.12 65 4 M12 80
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 72 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 110
40 31.5 93 39 55 66 78 0.80 110 4 M16 115
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 8 M16 135
80 50 142 76 96 110 128 2.2 160 8 M16 145
100 60 168 95 115 135 150 3.8 190 8 M20 160
125 90 194 110 125 132 - 9.2 220 8 M24 205
150 106 224 127 150 158 - 15 250 8 M24 225
200 140 284 165 200 208 - 26 310 12 M24 260
PN4.0MPa 15 16 52 15 24 31 40 0.12 65 4 M12 80
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 72 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 110
40 31.5 93 39 55 66 78 0.80 110 4 M16 115
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 8 M16 135
80 50 142 76 96 110 128 2.2 160 8 M16 145
100 60 168 95 115 135 150 3.8 190 8 M20 160
125 90 194 110 125 132 - 9.2 220 8 M24 205
150 106 224 127 150 158 - 15 250 8 M24 225
200 140 291 165 200 208 - 28 320 12 M27 275
