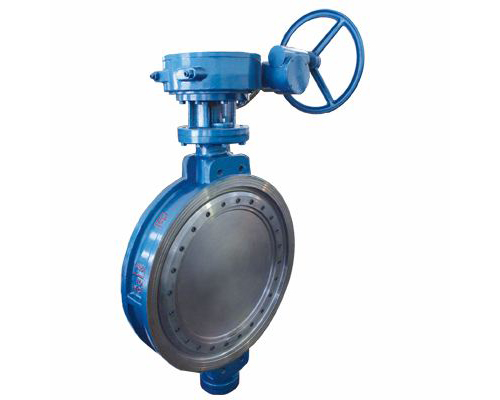

D373H对夹式多层次硬密封蝶阀




D373H对夹式多层次硬密封蝶阀概述:



对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用



【产品特点】

1、对夹式硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小

5、对夹式硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用



【性能参数】



型号

D373H-10C~40

D373H-10P~40

工作压力(MPa)

1.0~4.0

适用温度(℃)

≤300

适用介质

水、油品、蒸汽等

材料

阀体、蝶板

铸钢

奥氏体不锈钢

阀杆

40Cr

奥氏体不锈钢

密封面配对材料

不锈钢/不锈钢

不锈钢/司太立

填料

柔性石墨

聚四氟乙烯



主要外形和连接尺寸



公称通径

结构长度

外形尺寸

连接长度

H

D373H

D673H

D973H

0.6MPa

1.0MPa

mm

Inch

L

H1

A1

B1

H2

A2

B2

H3

A3

B3

D1

Z-d

D1

Z-d

50

2

43

112

350

180

200

625

245

72

530

250

255

110

4-14

125

4-18

65

2?

46

115

370

180

200

625

245

72

530

250

255

130

4-14

145

4-18

80

3

49

120

380

180

200

645

245

72

565

250

255

150

4-18

160

8-18

100

4

56

138

420

180

200

675

355

92

600

250

255

170

4-18

180

8-18

125

5

64

164

460

180

200

715

355

92

640

250

255

200

8-18

210

8-18

150

6

70

175

555

270

280

800

355

92

705

300

315

225

8-18

240

8-22

200

8

71

208

605

270

280

850

250

170

775

300

315

280

8-18

295

8-22

250

10

76

243

680

270

280

925

250

170

945

300

315

335

12-18

350

12-22

300

12

83

283

800

380

420

1035

450

200

1070

300

315

395

12-22

400

12-22

350

14

92

310

835

380

420

1070

450

220

1140

300

315

445

12-22

560

16-22

400

16

102

340

915

450

470

1190

450

220

1210

300

315

495

16-22

515

16-26

450

18

114

380

960

480

490

1250

650

280

1335

575

714

550

16-22

565

20-26

500

20

127

410

1020

480

490

1290

650

280

1415

575

714

600

20-22

620

20-26

600

24

154

470

1225

480

490

1455

850

380

1605

656

810

705

20-26

725

20-30

700

28

165

550

1355

640

660

1585

850

380

1844

656

810

810

24-26

840

24-30

800

32

190

640

1470

640

660

1700

1250

380

2040

656

810

920

24-30

950

24-33

900

36

203

710

1545

750

860

1965

1250

380

2255

785

863

1020

24-30

1050

28-33

1000

40

216

770

1795

850

900

2015

1250

380

2380

785

863

1120

28-30

1160

28-36

1200

48

254

890

1965

850

900

2250

1250

380

2640

785

863

1340

32-33

1380

32-39
