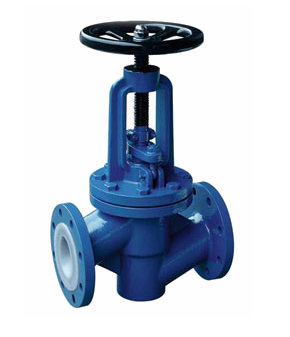

【阀门介绍】J41F46衬氟截止阀是指关闭件(阀瓣)由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。【基本结构】1、氟塑料衬里J41F46型直通式衬氟截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通径1/4)等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。2、阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。【阀门型号】【性能参数】公称通径：DN15～350mm；公称压力：PN1.0～2.5Mpa；连接形式：法兰连接；驱动装置：手动，蜗轮传动，电动，气动；适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质；设计标准：遵循GB/T12233，GB/T12235，ANSIB16.34；结构长度标准：遵循GB/T1221，HG/T 3704，ASME B16.10；压力试验标准：遵循GB/T13927，API598；

【外形尺寸】

DN	NPS	L	L1	L2	D	D1	D2	f	b	z-Фd
15	1/2	130	130	90	95	65	45	3	16	4-Ф14
20	3/4	150	150	95	105	75	55	3	18	4-Ф14
25	1	160	160	100	115	85	65	3	18	4-Ф14
32	1 1/4	180	180	105	140	100	75	3	18	4-Ф18
40	1 1/2	200	200	115	150	110	85	3	18	4-Ф18
50	2	230	230	125	165	125	100	3	18	4-Ф18
65	2 1/2	290	290	145	185	145	120	3	18	8-Ф18
80	3	310	310	155	200	160	135	3	20	8-Ф18
100	4	350	350	175	220	180	155	3	20	8-Ф18
125	5	400	400	200	250	210	185	4	22	8-Ф18
150	6	480	480	225	285	240	210	4	22	8-Ф22
200	8	600	600	275	340	295	265	4	24	8-Ф22
250	10	622	622	325	395	350	320	4	26	12-Ф22

注释：以上外形尺寸公称压力为PN1.0MPa，且尺寸按照HG/T20592-2009标准。
