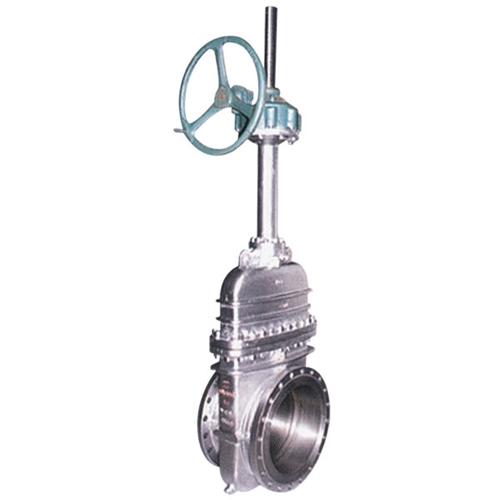

Z543WF不带导流孔平板闸阀




Z543WF不带导流孔平板闸阀概述:



产品型号 Z543Y 连接形式 法兰 主体材料 碳钢公称通径25-1000(mm) 适用介质 水、气、油品 本公司专业生产油田阀门,品种有高低压平板闸阀、平衡式节流截止阀、硬密封球阀,偏心半球阀,高压止回阀等。产品质量可靠,性能稳定,深受广大用户的赞誉。

无导流孔平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。

平板闸阀的特点:
1.阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2.并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。

3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。

(1) 轭架套管–铝青铜轭架套管配置针形止推轴承,大程度减少操作扭矩。

(2) 阀杆–螺纹长度直到托架;销钉和点焊;具有稳定性。

(3) 压力密封–结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现阀帽密封。

(4) 阀座环–焊接阀座环垂直于流动通道,易于维护。

(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。

(6) 易于维护和安装执行机构。

(7) 压盖–两件式,自调节压盖,避免被弹出。

(8) 整体后座–硬面,使用寿命长。

(9) 阀瓣–弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。

(10) 整体止动–整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座稳定可靠。二、平板闸阀执行标准。
