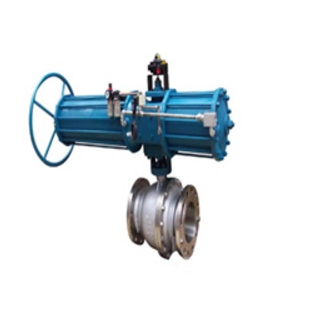

气动固定式球阀




气动固定式球阀概述:



【气动固定式球阀用途】 Q647型气动固定式球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。
本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。
【气动固定式球阀特点】 气动固定式球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
【气动固定式球阀性能规范】




型 号

试验压力ps(MPa)

工作温度(℃)

适用介质



壳 体

密封(液)

密封(气)



Q647F-10

1.5PN

1.1PN

0.6 MPa

-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)

水、蒸汽、油品等



Q647F-16



硝酸等腐蚀性介质



强氧化性介质



Q647F-25



Q647F-64

醋酸等腐蚀性介质



Q647F-160



尿素等腐蚀性介质







阀 体

球体、阀杆

阀 座

WCB

2Cr13

加玻纤增强聚四氟乙烯、对位聚苯

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

CF8

0Cr19Ni9-(304)

CF3

00Cr19Ni11-(304L)

ZG1Cr18Ni-12Mo2Ti

1Cr18Ni12-Mo2Ti

CF8M

0Cr17Ni12-Mo2(316)

CF3M

00Cr17Ni14-Mo2(316l)
