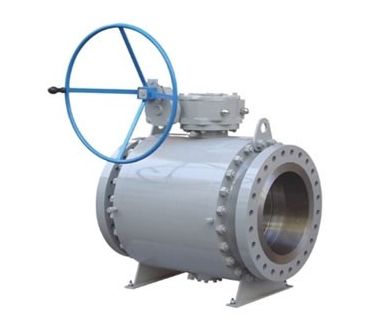

Q347F蜗轮锻钢球阀




Q347F蜗轮锻钢球阀概述:



蜗轮球阀有浮动的也有固定的,通常二片式和三片式比较多的,阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,蜗轮锻钢球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门的操作性能。固定锻钢球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。
蜗轮锻钢球阀的特点:
      蜗轮球阀已发展成为一种主要的阀类。球阀主要用于截断或接通介质,也可用于流体的调节与控制,O型球阀能够进行比较精确的流量调节与控制,而三通球阀则用于分配介质和改变介质的流向。与其它阀类相比,球阀具有如下的一些优点:
a,流体阻力小,球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。
b、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
c、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
d、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
e、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
f、球阀通道整光滑,不易沉积介质,可以进行管线通球。
蜗轮锻钢球阀的概述:
      蜗轮球阀,锻造材料可以确保足够的硬度和强度大额定操作压力下没有内在缺陷施放。足量的壁厚度决定身体和适应不同的高强度螺栓阀系方便维护和足以承担压力管道阀门的阀内件精心设计,选择在各种工作可靠性的工作条件。
a:防火安全结构:  当耳轴球阀正常使用,其加盖阀座和球面法、阀座固定器o形环和盖章的身体,这是软密封,密封可靠当阀座和o形环受伤,阀座固定器和身体会加盖膨胀石墨这样的行为防火安全的目的。
b:.防静电设备:   为了防止间的磨擦球,杆和聚四氟乙烯产生静电可能点燃易燃物品,导致事故,在这个球阀,静态传导弹簧之间阀杆和球,阀杆和身体因此静电是地面和系统安全进行担保。
c.自由泄漏的身体密封结构:    畅顺,阀门的开关位置阀体和阀帽的双加盖垫片和o形环,在此基础上,这样的原因似火、高温、减震和凹凸不平的开放或关闭扭矩都不会引起外泄漏。
d.操作低扭矩:   自我润滑轴承安装在摩擦的干细胞,导致耐磨、灵活的运作和低扭矩。
e.双重阻塞渗出:    当球全开或关闭位置,发射机物质身体可以腔中心公布排水、排空装置此外,很中心压力阀门腔内能被释放到低压结束了自己的救援的座位。
f.紧急密封   复合注塑孔设计和复合注塑阀门安装在位于阀杆/戴帽子和身体方面的支持阀门当密封阀杆或座位受损的诱发泄漏,这种化合物可以用来做第二次密封隐蔽的止回阀安装在旁都有复合注塑阀门,防止由于外流化合物的作用的物质,发射机复合的顶端的喷油阀的复合快速的连接连接器注射枪。
g.扩展阀杆:地下安装阀门,阀杆可以延长、为方便操作相应的复合喷油嘴、排水阀可以延长到阀门。
h.自动体腔,救援 : 当身体压力上升不正常的,如不稳定因素、耳轴球阀下游阀座上将被正常压力,同时不正常的自动释放压力,并不损坏密封的上游的座位。
蜗轮锻钢球阀型号说明:Q47F/N/H/Y-16/420C  Q347F/N/H/Y-150LB/2500LB  Q647F/N/H/Y-16/420C  Q947F/N/H/Y-150LB/2500LB
蜗轮锻钢球阀的主要适用范围:适用于:化工、石油、天然气、冶金等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
蜗轮锻钢球阀的性能参数:
   a、工作压力:1.0Mpa-42.0Mpa 150LB-2500LB。
   b、工作温度:-46+550℃。
   c、驱动方式:手动、蜗轮、气动、电动等。
   d、连接方式:法兰、焊接、对焊、承插焊、等。
   e、制造标准:国标GB、JB、HG,美标API、ANSI,英标BS,日本JIS、JPI等。
   f、阀体材质: 锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
国标蜗轮锻钢球阀设计标准:
设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221;
连接端尺寸按照:JB/T79,GB9113,HG20592;
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验
美标蜗轮锻钢球阀设计标准:
设计和制造标准按照: ASME B16.34,API6D等;
结构长度按照: ASME B16.10;
连接端尺寸按照:ASME B16.5,ASME B16.25;
检验和测试按照: API598;
防火设计按照:API607;
