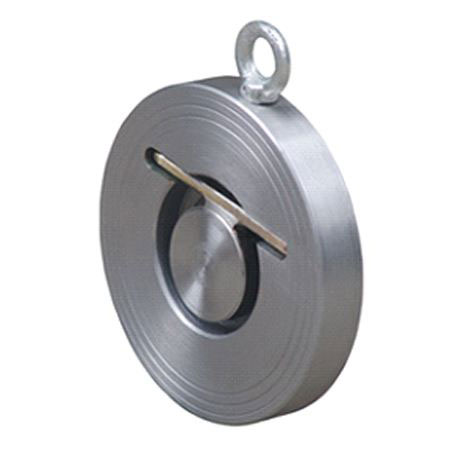

H74h/y/w对夹单瓣止回阀

H74h/y/w对夹单瓣止回阀概述：

H74h/y/w对夹单瓣止回阀是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。 H74对夹薄形止回阀对夹旋启式止回阀主要适用于用于石油、化工、制药、化肥、电力、再循环设备、气体供应、冷却冷冻系统、锅炉蒸汽系统、热油系统行业等各种工况的管路上，用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。

H74h/y/w对夹单瓣止回阀产品技术参数

公称通径：DN（MM）50-1000 公称压力：PN（MPA）：1.6，2.5，4.0 阀体材质:WCB/CF8/CF8M 阀瓣材质：WCB/CF8/CF8M 吊环材质：WCB

H74h/y/w对夹单瓣止回阀标准产零件材料组合

阀体	碳钢
阀板	碳钢
O-型环	丁腈或乙丙橡胶
螺钉垫圈	不锈钢
吊环	碳钢

阀体	不锈钢
阀板	不锈钢
O-型环	氟化橡胶
螺钉垫圈	不锈钢
吊环	不锈钢

阀体	不锈钢
阀板	不锈钢
O-型环	氟化橡胶
螺钉垫圈	不锈钢
吊环	不锈钢

H74h/y/w对夹单瓣止回阀主要尺寸

Size		B	A(N F)					L					C	Weight
Size		B	NF PN16	NF PN10	NF PN16	NF PN25	NF PN40	PN6	PN10	PN16	PN25	PN40	C	Weight
DN40	1 1/2″	23	88	93	93	93	16	16	16	16	16	22	76.5
DN50	2″	33	98	108	108	108	16	16	16	16	16	22	93
DN65	2 1/2″	41	118	128	128	128	16	16	16	16	16	22	113.8
DN80	3″	54	134	144	144	144	16	16	16	16	16	22	128
DN100	4″	71	154	164	171	170	16	16	16	16	16	22	144.5
DN125	5″	92	184	193	196	196	16	16	16	16	16	23	173.5
DN150	6″	112	209	220	228	228	19	19	19	19	19	24	197.4
DN200	8″	155	264	275	288	291	28	28	28	28	28	30	254.5
DN250	10″	201	319	330	343	354	32	32	32	32	32	39	306.5
DN300	12″	240	375	380	403	420	38	38	38	38	38	53	357.5
DN350	14″	270	425	440	460	477	38	38	38	38	38	53	408.5
DN400	16″	311	470	493	517	549	48	48	48	48	48	53	448
DN450	18″	360	529	543	567	574	48	48	48	48	48	77	498.5
DN500	20″	410	579	598	627	630	58	58	58	58	58	86	550.5
