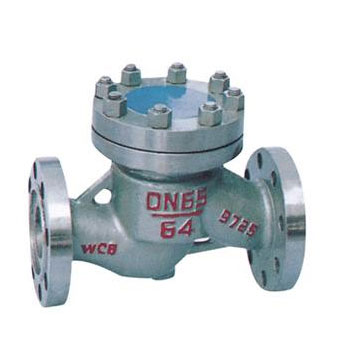

H41国标升降式止回阀
H41国标升降式止回阀概述：
PN l.6MPa～16.0MPa H41国标升降式止回阀又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
执行标准
| 类 型 | 设计与制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验-检验 |
| 旋启式止回阀 | GB12236 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/9092 |
| 升降式止回阀 | GB12235 |
压力试验
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 气密封试验 | 0.5-0.7 | |||||
主要零件材料及性能
| 体、盖、板 | 阀 杆 | 密封面 | 垫 片 | 密封面 | 工作温度℃ | 适用介质 |
| WCB | WCB | 1Cr13 | 增强柔性石墨 1Cr13/ 柔性石墨 PTFE 齿轮垫片 | 13Cr STL 本体材料 尼龙 | ≤425 | 水蒸汽油品 |
| WC6 | WC6 | ≤540 | ||||
| WC9 | WC9 | ≤570 | ||||
| ZGCr5Mo | ZGCr5Mo | ≤550 | ||||
| ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ≤200 | 硝酸类 | ||
| ZG1Cr18Ni12Mo9Ti | ZG1Cr18Ni12Mo9Ti | ZG1Cr18Ni12Mo9Ti | ≤200 |
醋酸类 |
