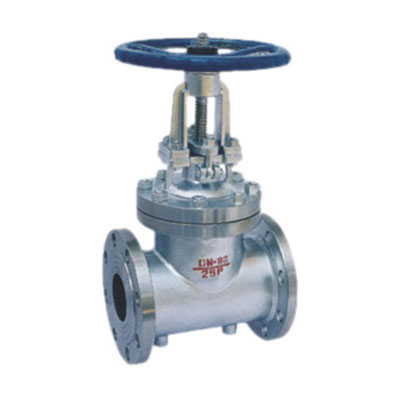

保温闸阀




保温闸阀概述:



性能规范



型号
公称压力
试验压力
适用温度(℃)
适用介质
保温套压力
壳体
密封
BZ41W-16P(R)
1.6
2.4
1.8
≤350
NITRIC ACID
≤1.0
硝酸类
BZ41W-25P(R)
2.5
3.8
2.8
≤350
NITRIC ACID
≤1.0
硝酸类



主要外形尺寸和连接尺寸(mm)



型号
压力
公称通径
DN
尺寸(mm)
L
D
D1
D2
b
z-d
H
D0
BZ41W-16P( H )
P
T
1.6
40
200
160
125
100
18-3
4-18
310
200
50
250
180
145
120
18-3
4-18
358
240
65
265
195
160
135
20-3
8-18
373
240
80
280
215
180
155
20-3
8-18
435
280
100
300
245
210
185
22-3
8-18
500
300
125
325
280
240
210
24-3
8-23
614
320
150
350
335
295
265
26-3
12-23
674
360
200
400
405
355
320
30-3
12-25
818
400
250
450
460
410
375
30-4
12-25
969
450
300
500
520
470
435
34-4
16-25
1145
560
BZ41W-25P( H )
P
T
2.5
40
200
160
125
100
20-3
4-18
358
240
50
250
180
145
120
22-3
8-18
373
240
65
265
195
160
135
22-3
8-18
435
280
80
280
230
190
160
24-3
8-18
500
300
100
300
270
220
188
28-3
8-15
614
320
125
325
300
250
218
30-3
8-25
674
360
150
350
360
310
278
34-3
12-25
818
400
200
400
425
370
332
36-3
12-30
969
450
250
450
485
430
390
40-4
12-30
1145
560
300
500
550
490
448
40-4
16-34
1145
640
