铸钢电动闸阀




铸钢电动闸阀概述:

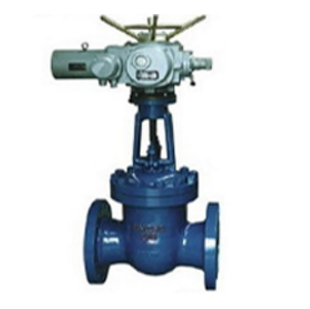

■ Z941H铸钢电动闸阀产品概述:
Z941H-16C、Z941H-25C、Z941H-40C铸钢材质电动闸阀适用于石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。通过选用不锈钢、铬钼钢等不同的材质可适用介质:水、油品、蒸汽、弱酸碱溶液、高温液体等工况。操作方式:电动也可手动。电动闸阀结构简单,操作方便,性能好,使用寿命长。
■ Z941H铸钢电动闸阀主要特点及用途:
1、电动闸阀结构紧凑、设计合理、阀门刚性好,通道流畅,流阻系数小。
2、密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、电动执行器驱动开启轻松、结构形式为弹性楔式单阀、刚性楔式单阀板。
5、我厂生产的Z941H型电动法兰闸阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
■ Z941H铸钢电动闸阀设计、制造标准:
1.Z941H电动法兰闸阀设计制造按GB/T 12234-89
2、电动法兰闸阀Z941H结构长度按GB/T 12221-89
3、电动闸阀法兰连接尺寸按:JB/T 79-94
4、Z941H电动闸阀阀门检查和试验按GB/T 13927-92
■ Z941H铸钢电动闸阀性能规范:




公称压力(MPa)

试验压力(MPa)

壳体

密封(液)

密封(气)

上密封

Z941H-1.6C

2.4

1.76

0.6

1.76

Z941H-2.5C

3.8

2.75

0.6

2.75

Z941H-4.0C

6.0

4.4

0.6

4.4

Z941H-6.4C

9.6

7.04

0.6

7.04

Z941H-10.0C

15.0

11.0

0.6

11.0

Z941H-16.0C

24.0

17.6

0.6

17.6


■ Z941H铸钢电动闸阀适用范围:


壳体材料

适用介质

适用温度(℃

碳素钢(C型)

水、蒸汽、油品

≤425

铬镍钛钢(P型)304

硝酸类

≤200

铬镍钼钛钢(R型)316

醋酸类

≤200

铬钼钢(I型)

水、蒸汽、油品

≤550
