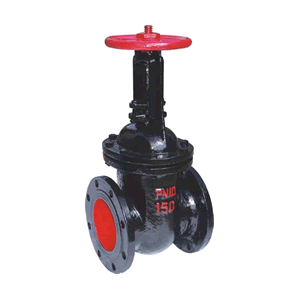

Z41T-10、Z41W-10 型铸铁楔式闸阀




Z41T-10、Z41W-10 型铸铁楔式闸阀概述:





Z41T-10、Z41W-10 型铸铁楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为黄铜(Z41T-10)、灰铸铁(Z41W-10),公称压力 PN10,阀体材料为灰铸铁的闸阀。

产品性能参数



Z41T-10、Z41W-10 型铸铁楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z41T-10 10 1.0 ≤200 水、蒸汽
Z41W-10 10 1.0 ≤100 油品





Z41T-10、Z41W-10 型铸铁楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b H H1 z×Φd D0 重量/kg
50 180 160 125 100 20 286 345 4×Φ18 180 17
65 195 180 145 120 20 331 410 4×Φ18 180 22
80 210 195 160 135 22 375 470 4×Φ18 200 30
100 230 215 180 155 22 430 544 8×Φ18 200 35
125 255 245 210 185 24 523 660 8×Φ18 240 52
150 280 280 240 210 24 592 762 8×Φ23 240 70
200 330 335 295 265 26 772 993 8×Φ23 320 125
250 380 390 350 320 28 903 1176 12×Φ23 320 170
300 420 440 400 368 28 1043 1366 12×Φ23 400 226
350 450 500 460 428 30 1173 1540 16×Φ23 400 360
400 480 565 515 482 32 1245 1765 16×Φ25 500 444
450 510 615 565 532 32 1500 1970 20×Φ25 500 590
500 540 670 620 585 34 1780 2280 20×Φ25 720 740
600 600 780 725 685 36 2010 2620 20×Φ30 720 960
