闸阀

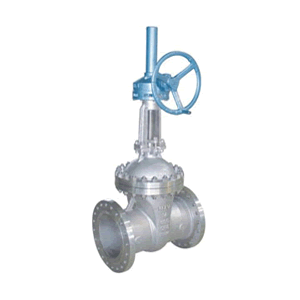

Z541H/Y/W伞齿轮闸阀概述：
主要性能规范 Capability Criterion
|
公称压力PN（MPa）
|
试验压力ps（MPa）
|
适用介质
|
工作温度（℃）
|
|
|
壳体
|
密封
|
|||
|
2.5
|
3.8
|
2.5
|
水、蒸气、油品
|
≤450℃
|
主要零件材料Materials Of main Parts
|
零件名称
|
阀体、闸板支架
|
阀盖
|
阀杆
|
阀杆螺母
|
填料
|
垫片
|
锥齿轮、手轮
|
|
材料
|
碳素铸钢
|
碳素铸钢
|
优质碳钢
|
铝铁青铜
|
石墨石棉盘根
|
石棉橡胶板
|
可锻铸铁
|
主要外形尺寸及连接尺寸
|
公称通径（mm）
|
1.6（MPa）
|
Wt/Kg
|
|||||||
|
L
|
D
|
D1
|
D2
|
b-f
|
Z-Φd
|
Ｈ
|
D0
|
||
|
300
|
500
|
460
|
410
|
370
|
28-2
|
12-26
|
1310
|
640
|
504
|
|
350
|
550
|
520
|
470
|
429
|
30-2
|
16-26
|
1468
|
640
|
674
|
|
400
|
600
|
580
|
525
|
480
|
32-2
|
16-30
|
1780
|
640
|
950
|
|
450
|
650
|
640
|
585
|
548
|
40-2
|
20-30
|
1800
|
640
|
1300
|
|
500
|
700
|
715
|
650
|
609
|
44-2
|
20-33
|
2100
|
640
|
1530
|
|
600
|
800
|
840
|
770
|
720
|
54-2
|
20-36
|
2410
|
640
|
2140
|
|
700
|
900
|
910
|
840
|
794
|
40-5
|
24-36
|
2600
|
640
|
3275
|
|
800
|
1000
|
1025
|
950
|
901
|
42-5
|
34-39
|
2860
|
720
|
3920
|
|
900
|
1100
|
1125
|
1050
|
1001
|
44-5
|
28-39
|
3170
|
720
|
4435
|
